FGL立式轴流泵用途
磷复肥行业：适用于输送含固体颗粒腐蚀性介质，如闪蒸冷却等工位。
化工、制碱、制盐、行业：适用于物料的浓缩循环工位。
造纸、轻工行业：适用于物料的浓缩循环工位。
FGL立式轴流泵结构说明
采用导叶体结构，泵抗汽蚀性能好，效率高。
泵转速低，运转平稳可靠。
叶轮与叶轮体配合，在输送磨蚀性物料时，只要更换叶轮和叶轮体即可，从而提高泵体的使用寿命。
可采用直联、皮带或减速机等传动方式。
过流部件选材
可选用CD4MCu 、Cr30、304、304L、316、316L、904L（UB-6）、20#合金等材料。
磷肥行业闪蒸冷却工位的叶轮、叶轮体用Cr30材料，泵体用CD4MCu材料。

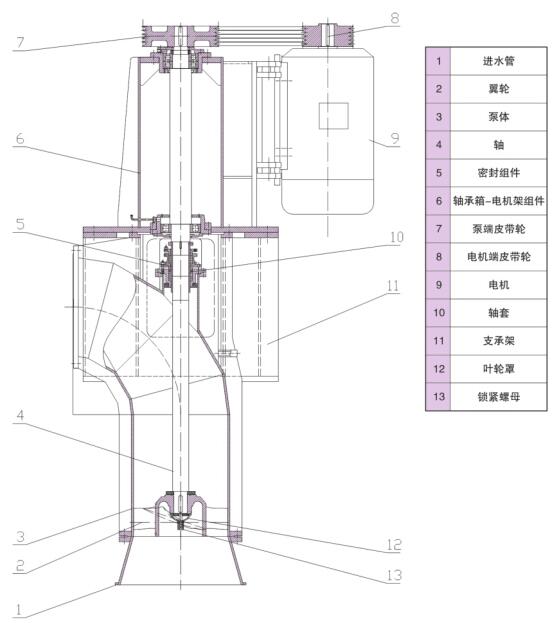

五、FGL结构示意图
六、性能参数表
泵型号 | 流量Q | 扬程 | 功率 | 口径 | 比转数 | 转速 | |
(m3/h) | (m3/s) | H(m) | N（KW） | (mm) | ns | n（r/min） | |
1210 | 0.34 | 7.22 | 37 | 350 | 700 | 1450 | |
350FGL-100 | 1188 | 0.33 | 4.21 | 22 | 350 | 1000 | 1450 |
350FGL-125 | 1321 | 0.37 | 3.56 | 22 | 350 | 1250 | 1470 |
500FGL-4 | 2365 | 0.66 | 3.95 | 45 | 500 | 980 | |
500FGL-85 | 2512 | 0.70 | 5.24 | 55 | 500 | 850 | 980 |
500FGL-100 | 2646 | 0.74 | 4.65 | 55 | 500 | 1000 | 980 |
500FGL-125 | 2880 | 0.80 | 3.5 | 45 | 500 | 1250 | 980 |
500FGL-160 | 2491.2 | 0.69 | 2.75 | 30 | 500 | 1600 | 980 |
600FGL-70 | 4032 | 1.12 | 6.35 | 110 | 600 | 700 | 730 |
600FGL-100 | 3672 | 1.02 | 3.59 | 55 | 600 | 1000 | 730 |
600FGL-125 | 3888 | 1.08 | 3.1 | 75 | 600 | 1250 | 730 |
700FGL-4 | 4860 | 1.35 | 3.96 | 95 | 700 | 730 | |
700FGL-70 | 4860 | 1.35 | 7.3 | 155 | 700 | 700 | 730 |
700FGL-100 | 4875 | 1.35 | 3.2 | 80 | 700 | 1000 | 585 |
700FGL-100 | 6083 | 1.69 | 4.99 | 155 | 700 | 1000 | 730 |
700FGL-125 | 4896 | 1.36 | 3.6 | 50 | 700 | 1250 | 730 |
700FGL-160 | 5220 | 1.45 | 2.78 | 60 | 700 | 1600 | 730 |
800FGL-70 | 6732 | 1.87 | 6.36 | 155 | 800 | 700 | 580 |
800FGL-100 | 6090 | 1.69 | 3.74 | 115 | 800 | 1000 | 585 |
800FGL-125 | 0.00 | 80 | 800 | 1250 | 585 | ||
800FGL-125 | 6606 | 1.84 | 3.04 | 95 | 800 | 1250 | 585 |
900FGL-70 | 10080 | 2.80 | 6.56 | 250 | 900 | 700 | 485 |
900FGL-100 | 11016 | 3.06 | 5 | 260 | 900 | 1000 | 580 |
900FGL-125 | 9180 | 2.55 | 3.25 | 130 | 900 | 1250 | 485 |
