JXF型夹板式轴流泵相比常规轴流泵，在耐腐、耐磨、耐高温、不泄漏、效率等方面得到了很大的提升！
拆卸简便，便于维修
由于叶轮、泵盖、轴套全部采用氟材料，泵的自重大为减轻，可轻松便捷地将转子部分从泵体取出，故拆、卸、装能轻易完成。避免了硅铁泵需小心翼翼修理，害怕破碎、放不开手脚等弊病。
JXF夹板式轴流泵结构特点
1、本泵根据轴流泵所需参数特点
2、本泵采用后开门拉出式结构泵，拆卸维修方便，检修时可不拆卸联接管路，变可将泵的轴子取出。
3、轴封采用新型组合式密封，能适合用于输送含悬浮颗粒的强腐蚀性液体。
4、泵体流道不易堵塞，汽蚀余量大，轴及轴承设计可靠性高，以保证运行平稳，振动小，噪音低，寿命长。
5、泵的旋转方向，在轴承支架上用箭头标明。

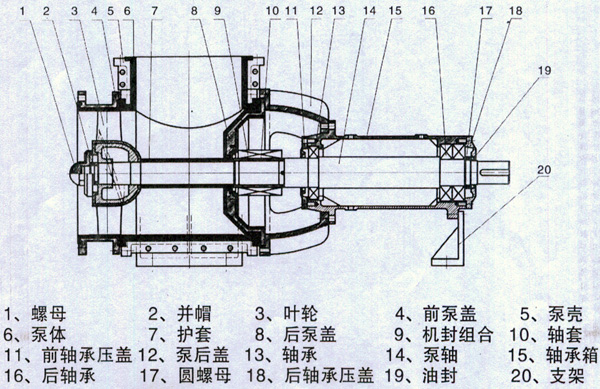

衬氟轴流泵结构
本系列泵为悬臂式结构，卧式安装也可根据用户需求采用皮带轮传动，调节流量和扬程。
JXF型衬氟轴流泵机械密封
机械密封采用双端密封，静环为Sie动环采用进口的哈氏合金材料，必须加冷却水冲洗。或采用外装式单端面机械密封。
JXF型夹板式轴流泵的安装
一、安装前应检查基础尺寸、位置、表面状态，标高是否符合设计要求。
二、地脚锣栓孔洗灌混凝土后至少凝固48小时以上并重新检查泵的水平和垂直度。
三、泵与电机必须安装在同一轴线上，其偏差不超过0.2mm。
四、泵的连接管道应合理装设支架，不应使泵承受装置的重量。
JXF衬氟轴流泵性能参数表
型号 | 叶轮代号 | 流量 M3/h | 扬程 m | 转速 R/min | 轴功率 kw | 功率 (比重1.3) |
JXF-250 | 1 | 300 | 3 | 980 | 3.5 | 7.5 |
JXF-300 | 1 | 397 | 4.0 | 980 | 6.1 | 11 |
2 | 498 | 3.6 | 980 | 7.0 | 11 | |
3 | 678 | 2.9 | 980 | 7.6 | 15 | |
4 | 1783 | 2.4 | 980 | 16.4 | 30 | |
JXF350 | 1 | 820 | 4.1 | 980 | 12.7 | 22 |
2 | 800 | 4.5 | 980 | 13.5 | 30 | |
3 | 1090 | 3.9 | 980 | 15.4 | 30 | |
4 | 1260 | 3.3 | 980 | 16.2 | 37 | |
JXF450 | 1 | 1290 | 4 | 730 | 18.7 | 37 |
2 | 1400 | 4 | 730 | 20.1 | 45 | |
3 | 1650 | 4 | 730 | 23.0 | 45 | |
4 | 1640 | 4.2 | 730 | 24.0 | 45 | |
JXF500 | 1 | 1790 | 4.5 | 730 | 30.0 | 55 |
2 | 2055 | 4.4 | 730 | 33.7 | 55 | |
3 | 2342 | 4.8 | 730 | 39.8 | 75 | |
4 | 2680 | 4.3 | 730 | 40.2 | 75 | |
JXF550 | 1 | 2520 | 4.5 | 730 | 41.2 | 75 |
2 | 3010 | 4.1 | 730 | 44.8 | 75 | |
3 | 3440 | 4.5 | 730 | 56.2 | 110 | |
4 | 3700 | 4.2 | 730 | 55.7 | 110 | |
JXF600 | 1 | 3620 | 4.1 | 730 | 53.9 | 110 |
2 | 3950 | 4.6 | 730 | 67.8 | 110 | |
3 | 4700 | 4.4 | 730 | 73.1 | 132 | |
4 | 4900 | 4.7 | 730 | 8205 | 160 | |
JXF700 | 1 | 3230 | 4 | 480 | 45.1 | 75 |
2 | 3450 | 4 | 480 | 50.1 | 90 | |
3 | 4220 | 4.1 | 480 | 62.8 | 110 | |
4 | 4050 | 4.6 | 480 | 72.5 | 132 | |
JXF800 | 1 | 4830 | 5.3 | 480 | 95.5 | 160 |
2 | 5530 | 4.9 | 480 | 98.4 | 160 | |
3 | 7040 | 4.2 | 480 | 104.6 | 160 | |
4 | 7230 | 4.7 | 480 | 120.2 | 185 | |
JXF900 | 1 | 5450 | 4.2 | 380 | 73.1 | 160 |
2 | 6100 | 4 | 380 | 87.4 | 160 | |
3 | 7100 | 4.2 | 380 | 106.9 | 185 | |
4 | 8100 | 3.8 | 380 | 111.77 | 185 |
